了解钣金弯曲半径和厚度

使用钣金时，我经常发现自己探索钣金弯曲半径和薄板厚度之间的关系。了解这两个因素如何相互作用对于实现精确的弯曲和维持结构完整性至关重要。适当的弯曲半径不仅会影响最终产品的美学，而且会影响其在压力下的性能。在本文中，我将深入研究这种关系的关键方面，提供可以帮助初学者和经验丰富的专业人士浏览钣金制造的复杂性的见解。

钣金弯曲表面是钣金图中的必需值。很难确定其在值的实际处理中的大小。该钣金弯曲工件与材料的厚度，弯曲机的压力以及弯曲模具下部模具的凹槽的宽度有关。这有什么关系？让我们今天研究它。

实际钣金加工中的经验表明，当一般板厚度不大于6mm时，弯曲时板弯曲的内半径可以直接用作半径。

金属弯曲半径

当板厚度大于6mm，小于12mm时，板中的弯曲半径通常是板厚度的1.25至1.5倍。当板厚度不小于12mm时，板中的弯曲半径通常是板厚度的2至3倍。

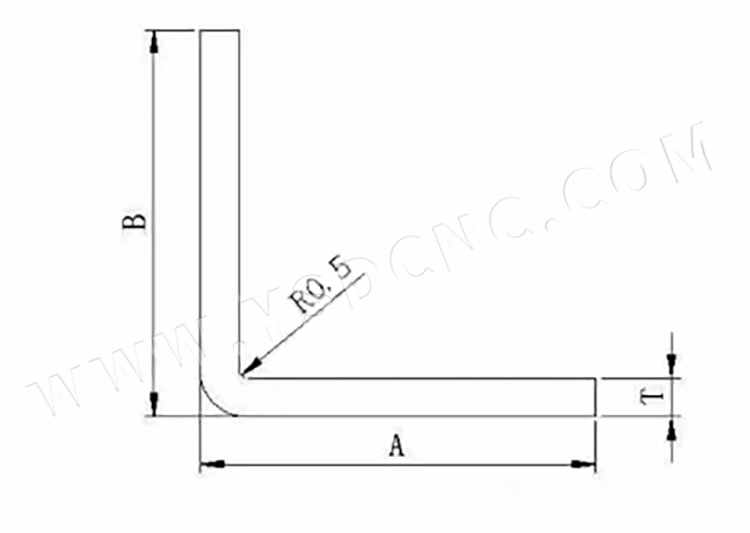

当弯曲半径为r = 0.5时，一般的金属厚度T等于0.5mm。如果您需要比板厚度更大或更小的半径，则需要使用特殊的模具。

当钣金图需要弯曲90°时，但是当弯曲半径特别小时，应在板金属弯曲之前用刨花凹槽处理板。它还可以处理特殊弯曲机死亡的上下模具。

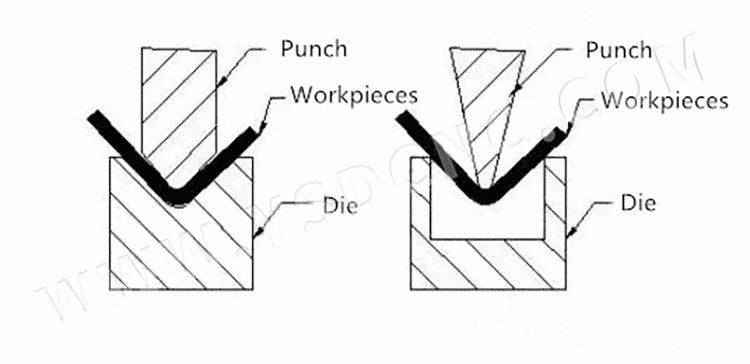

钣金的弯曲表面与弯曲模具的下凹槽的宽度有一定的关系。

通过大量的钣金加工实验，发现弯曲模具下的凹槽宽度与弯曲半径之间存在一定的关系。例如，1.0mm的板弯曲，插槽宽度为8mm，因此按下弯曲半径是R1。

如果使用20 mm的插槽宽度进行弯曲，则由于弯曲期间的上模在向下移动，因此拉伸板的深度将达到一定角度。然后我们知道，宽度为20毫米的凹槽面积大于宽度为8毫米的凹槽区域。当用20 mm宽度凹槽弯曲时，拉伸区域也会增加，R角也会增加。

因此，当需要在板的弯曲半径的情况下而不损坏弯曲机模具时，我们会尽量尽可能多地用狭窄的凹槽弯曲。在正常情况下，建议根据标准的板厚度和插槽宽度比为1：8。最小值不得小于板厚度与1：6的插槽宽度的比率，以便操作，板金属弯曲的比例不得适当，可以适当地小，而不是板厚度与1：4与操作的插槽宽度的比率不低。建议：当强度允许时，首选在弯曲之前使用计划方法来制作小薄层金属弯曲半径。

结论

了解弯曲半径和厚度之间的相互作用对于成功的钣金制造至关重要。正确选择这些参数有助于确保符合设计规格的高质量弯曲，而不会损害材料完整性。
